Wire-Wrap-Verdrahtungen

Diese Drahtwickelverbindungstechnik begrenzt die elektrische Verbindung auf die beiden mechanischen Elemente: Anzuschließender Leiter und Wickelstift (Anschlusselement des Bauteils).

Das Drahtwickelwerkzeug besteht aus dem eigentlichen Werkzeug, einem Wickeleinsatz und der passenden Führungshülse. Das Werkzeug wickelt den massiven, runden Kupferleiter unter mechanischer Spannung in mehreren Windungen stramm um den kantigen Wickelstift. Hierbei entsteht an den Kanten des Wickelstiftes eine korrosionssichere und gasdichte Verbindung.



Es werden zwei Arten von Wickeleinsätzen unterschieden:
Standard Wickel oder Modifizierte Wickel.


Standard-Wickel



Der Standard Wickeleinsatz wickelt nur den blanken Leiter um den Wickelstift.



Modifizierter Wickel


Der Modifizierte Wickeleinsatz wickelt zusätzlich zum blanken Leiter etwa 1 bis 1 1/2 Windung der Isolierung um den Wickelstift. Dadurch entsteht eine stärkere Verbindung die verhindert das sich der Wickel unter zugspannung löst.



Wire-Wrap-Pistolen

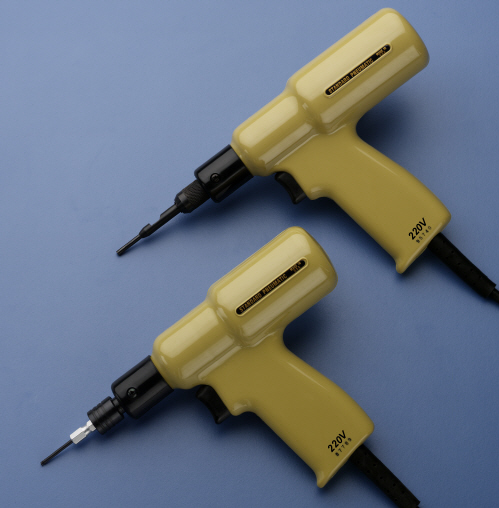

Elektrische Wire-Wrap-Pistolen
Die Serie 6000 wurde für den Einsatz in Produktion und Labor ohne Druckluftanschluß konzipiert. Es lassen sich Drähte von AWG 18 bis AWG 32 verarbeiten. Das ergonomische Design und das geringe Gewicht von 430g läßt ein ermüdungsfreies Arbeiten zu.

Schnelles Arbeiten:
Durch seine hohe Drehzahl von 4000 U/min., ein großes Drehmoment und ein schnellwirkender Rückstellmechanismus, welche den Wickeleinsatz sofort in die Nullposition zurückstellt, gewährleisten hohe Produktionsraten.

Bequeme Handhabung:
Der Schwerpunkt dieses sehr leichten Werkzeuges im Lexangehäuse liegt innerhalb des handlichen Pistolengriffs.

Schutzisolation:
Das Wickelwerkzeug ist doppelt schutzisoliert. Wickeleinsatz, Hülse und Spannfutter sind vom Motor und den übrigen elektrisch leitenden Teilen isoliert.

Einzigartige Indexierung:
Alle Standard-Pneumatic-Pistolen haben einen verschleißarmen Positioniermechanismus, der gleichzeitig Motor und Wickelstift entkoppelt. Für nichtgeübte Anwender gibt es Werkzeuge mit einem Druckausgleich (ABF-Anti-Backforce) wie in der Tabelle aufgeführt.



Pneumatische Wire-Wrap-Pistole
Beide pneumatischen Modelle 6001 und 6002 wurden sehr leicht, mit einem schlagfestem Nylongehäuse, aufgebaut. Die Pistolen liegen balanciert in der Hand und sind für die Massenproduktion
konzipiert worden. Sie werden in der Luft- und Raumfahrt, als auch zur Prototypenerstellung, eingesetzt. Drähte von AWG 18 bis 32 können verarbeitet werden. Die neue Griff- und Auslösekonstruktion verhindern ein schnelles Ermüden. Die Umdrehungszahl von 4500 U/min. ermöglicht ein schnelles Arbeiten und hocheffiziente Wraps. Verfügbar sind 2 Modelle als Standard- und ABF-Version. Das Modell 6001 benötigt nur 3cfm Luft bei 90 psig.



Manuelle-Wire-Wrap-Pistole
Die hier abgebildete manuelle Wire-Wrap-Pistole wurde für den Einsatz in Telekommunikation, Labor, Schaltschrankeinsatz und viele andere und kleinere Einsatzgebiete, entwickelt. Überall wo kein Stromanschluß vorhanden ist und kleinere und mittlere Service-Leistungen gefragt sind, wird diese Manuelle Wickel-Pistole vorzugsweise eingesetzt. Alle gängigen Wickel-Einsätze und Hülsen können mit diem Werkzeug verwendet werden.




Wickeleinsätze und Hülsen

Wickeleinsätze und Hülsen
Einsätze mit langer Lebendauer und Garantie für qualitativ, hochwertige Wickel. Die aufgeführten Einsätze sind mit allen Fabrikaten einsetzbar. Die Maschineneinsätze, wie unten in der Tabelle
aufgeführt, machen alle einen modifizierten Wickel, da Einsätze für Standard- Wickel kaum noch eingesetzt werden. Der modifizierte Wickel wie nebenstehend zu sehen, wickelt am Anfang 1 1/2 Windungen Isolation, damit bei Vibration, die 1.leitende Verbindung, mechanisch nicht belastet wird.




Hand Auf- und Abwickel Werkzeuge

Hand-Aufwickel-Werkzeuge
Die Handaufwickel-Werkzeuge sind vor allem für den Service und für kleinere Änderungen ideal. Der festmontierte Wickeleinsatz mit Hülse befindet sich, eingeschraubt, in einem Kunststoffgriff.
Aus sicherheitstechnischen Gründen wickelt man heutzutage nur noch modifizierte Wickel, wie nebenstehend abgebildet. Der modifizierte Wickel besteht zusätzlich am Ende aus 1 1/2-Windungen isoliertem Draht, damit bei starken Vibrationen , keine Belastung an der letzten leitenden Verbindung entsteht. Dieses Werkzeug ist alles in allem gesehen, das preisgünstigste Wickelwerkzeug.



Ausführung A

Hand-Abwickel-Werkzeuge
Ausführung A:
Diese Werkzeuge mit isoliertem Griff und gefederter, isolierter Schutzhülse eignen sich für Arbeiten unter Spannung. Die Schutzhülse verhindert Kurzschlüsse zu den benachbarten Pfosten und hält den Draht beim Herausziehen fest.



Ausführung C

Hand-Abwickel-Werkzeuge
Ausführung C:
Diese Werkzeuge werden speziell bei engen Pfostenabständen eingesetzt. Der abgewickelte Draht kann nach dem Lösen mit dem Abwickler hochgezogen werden.



Abisolierwerkzeuge

Präzisionsabisolierer
Um das Einkerben eines Drahtes zu vermeiden, werden diese mit einem Abisolierer abisoliert. Die Serie ES 25 bis ES 100 ist für Einzeldrahtstärken, wie in der Tabelle aufgeführt, anzuwenden.
Die Serie ES 3020-1 bis 3 ist ein einstellbarer Kombi-Abisolierer für jeweils 6 verschiedene Drahtstärken. Der Präzisionsabisolierer wird für PVC, Tefzel- und Teflon-isolierte Drähte eingesetzt.



Abisolieraufsatz für Wire-Wrap-Pistolen
Dieses praktische Zubehör eignet sich für alle Draht- und Isolationsarten und wird in der Regel für Maschineneinsätze verwendet. Eine Präzisonsklinge verhindert das Beschädigen des Drahtes.
Ohne die Klinge kann das Zubehör auch als reiner Drahtschneider benutzt werden, d.h. die Pistole braucht beim Abschneiden des neuen Drahtes nicht aus der Hand gelegt zu werden. Für jeden Drahtdurchmesser von AWG 22-30 gibt es passende Abisolierklingen, während die Abisolierlänge von 5-60mm einstellbar ist. Der Aufsatz funktioniert mit allen Pistolen der 6000-er Serie.



Wire-Wrap-Draht

Tefzel-Wire-Wrap-Draht
Der MTZ-Draht mit leichthaftender Tefzelisolation eignet sich hervorragend für CSW-Einsätze. Drähte mit schwerhaftenden Isolationen bringen keine geeigneten Wrapergebnisse. Es wird grundsätzlich empfohlen, diesen Draht auch für alle Maschineneinsätze zu benutzen. Da dieser Draht besonders unempfindlich gegen Beschädigung ist. Bedingt durch die Tefzelisolation, hat der Drahteinen Temperaturbereich von -80° bis +150°C.

Technische Daten:
Typenreihe:
MTZ-Typ II
Betriebsspannung: bis 250V
Auf Anfrage: bis 600V
Betriebstemp. : -80° bis +150°C
Leiter: CU, verzinnt
Isolation: Tefzel
Kunstoffspule,
Größen:
250m, 500m, 1000m
