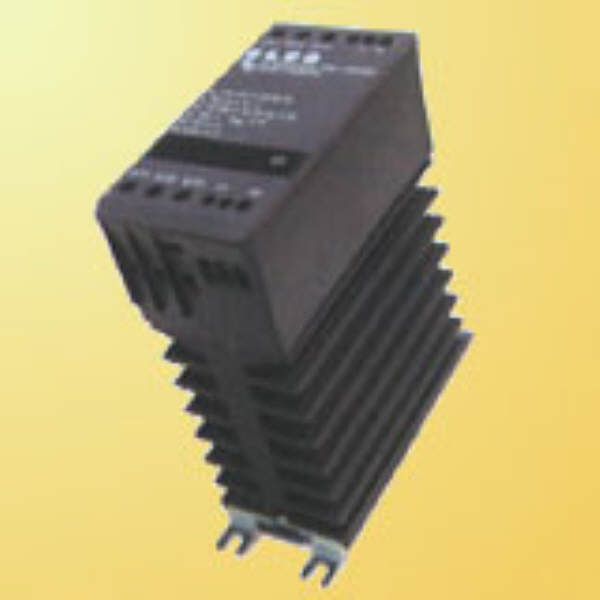

Halbleiter Relais - Solid State Relays

Verschiedene Leistungs-Halbleiterbauelemente wie Triacs, Thyristoren und Leistungstransistoren können ähnlich wie elektromagnetische Relais durch Anlegen eines Steuerimpulses zum Ein- und Ausschalten eines Gleich- oder Wechselstromkreises eingesetzt werden.

Oben gezeigte Abbildung stellt die Schaltsymbole und die Strom-Spannungs-Kennlinien eines Triacs und eines MOS-Leistungstransistors dar. Durch Anlegen eines Spannungsimpulses am Steuerkreis S schaltet das jeweilige Bauelement vom Blockier- in den Durchlaßzustand und schließt damit den Laststromkreis L. In den Strom-Spannungs-Diagrammen entspricht der Kennlinienteil 1 jeweils den Blockierzustand, und der Kennlinienteil 2 bezeichnet den Durchlaßzustand des betreffenden Bauelementes.

Aufbau von Halbleiter-Relais (SSR Solid State Relays)

Da keines der Halbleiter-Schaltelemente eine galvanische Trennung zwischen Steuer- und Lastkreis besitzt, erfolgt diese durch ein geeignetes Trennglied wie, einen Optokoppler oder ein Reedrelais. Durch Vereinigung eines solchen Halbleiter-Schaltelements mit einer geeigneten Steuerschaltung ergibt sich ein elektronisches Lastrelais (ELR).

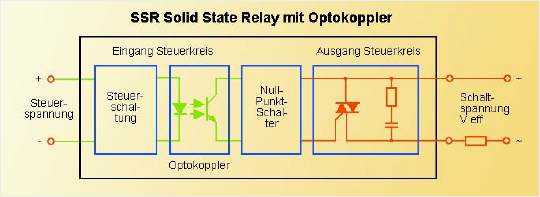

Die obige Abbildung zeigt das Blockschaltbild eines Halbleiterrelais (SSR) für das potentialfreie Schalten eines Laststromkreises. Die Schaltung enthält einen Optokoppler, der das Ausgangssignal der Steuerschaltung an einen Nullpunktschalter überträgt. Dieser gibt in jedem steigenden Nulldurchgang des Lastwechselstroms einen Steuerimpuls an den nachfolgenden Triac ab, der dadurch den Laststromkreis durchschaltet. Bei Ausbleiben der Steuerimpulse wird der Triac gesperrt.

In unserm Gesamtkatalog finden Sie auch das passende Zubehör für Ihre Halbleiter Relais.

Z.B. Kühlkörper, Interface Module oder Anschlußkabel.

Alle Informationen, wie Maße, Materialien, Datenblätter, Preise usw. finden Sie im Info-Fenster auf der rechten Seite als pdf-Download.
